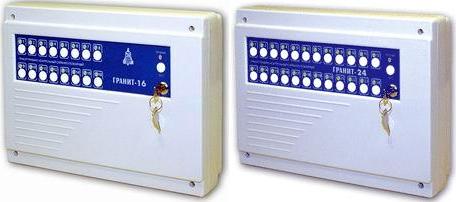

Гранит-16, Гранит-24

Прибор приемно-контрольный охранно-пожарный




Назначение:

  • Прибор приемно-контрольный охранно-пожарный серии "Гранит" предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения (ПЦН).

    Особенности
    Можно подключить в зависимости от исполнения до 24 шлейфов сигнализации (ШС) с функциями охранного или пожарного. Прибор контролирует состояние ШС по величине их сопротивления. Передача тревожных извещений на ПЦН по трём каналам выполняется разрывом линий ПЦН с помощью контактов реле. Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом. Реализован режим охраны с "закрытой дверью" по первому ШС. Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя. Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора. Для защиты от несанкционированного управления прибором предусмотрена электромеханическая блокировка органов управления. Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В. Есть отдельный выход 12 В для питания извещателей, защищённый от короткого замыкания.

    Основные сведения
    Прибор может выдавать 9 видов извещений: "Норма", "Тревога", "Внимание", "Пожар", "Неисправность", "Сеть", "Резерв", "Разряд", "Вскрытие".
    Извещение "Норма" передается замкнутым состоянием контактов реле ПЦН.
    Извещение "Тревога" формируется при срабатывании извещателя в охранном ШС.
    Извещение "Внимание" формируется при срабатывании одного пожарного извещателя в пожарном ШС.
    Извещение "Пожар" формируется при срабатывании двух пожарных извещателей в пожарном ШС.
    Извещение "Неисправность" формируется при коротком замыкании или обрыве пожарного ШС.
    Извещение "Резерв" формируется при переходе прибора на питание от аккумулятора.
    Извещение "Разряд" формируется при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В.
    Извещение "Вскрытие" формируется при попытке снять крышку прибора.
    При постановке и снятии ШС с охраны выполняется сброс сработавших пожарных извещателей, питающихся от ШС, который обеспечивается снятием напряжения со шлейфа на 2 с.
    Прибор имеет светодиодные индикаторы состояния ШС, индикаторы "Сеть" и "12В" для контроля наличия напряжения питания. Есть выходы типа "открытый коллектор" для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия ШС под охрану и мигает при любом нарушении ШС.
    Звуковой оповещатель выдает непрерывный сигнал при извещениях "Неисправность" и "Тревога" (длительностью 1 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).
    Для первого ШС, работающего в режиме охранного, предусмотрена его постановка на охрану с "закрытой дверью" с ограниченным временем выхода (1 мин). В этом режиме при нарушении первого ШС сигнал тревоги на звуковой оповещатель поступает с задержкой в 10 с, необходимой для снятия прибора с охраны.


Основные технические характеристики

Информационная ёмкость (кол-во шлейфов) в зависимости от исполнения

16, 24

Информативность (кол-во видов извещений)

9

Напряжение на входе ШС при номинальном сопротивлении шлейфа

15 : 19 В

Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более

1,0 мА

Ток потребления по выходу 12 В для питания извещателей, не более

250 мА

Регистрируются нарушения шлейфа длительностью, более

350 мс

Не регистрируются нарушения шлейфа длительностью, менее

250 мс

Диапазон рабочих температур

-30...+50 °С

Мощность, потребляемая от сети, не более

15 ВА

Ток потребления от аккумулятора в дежурном режиме не более

280 мА

Масса, не более

2,5 кг

Габаритные размеры

285х210х87 мм

Срок службы, не менее

10 лет
