Видео7

Назначение системы

Компьютерная система видеонаблюдения и видеозаписи "Видео7" представляет собой комплексное программно-аппаратное решение в области организации видеоохраны. Основное назначение комплекса – осуществление видеоконтроля охраняемой зоны и автоматическая обработка видеоданных, получаемых от телевизионных камер – управление детектором движений, процессом записи на диск, выявление тревожных ситуаций, записи звука синхронно с видео, управление поворотными устройствами, мониторинг и управление охранными датчиками и исполнительными устройствами. Гибкая система настройки, простота в обращении и высокая надежность позволяют использовать "Видео7" в сфере деятельности любого масштаба – от организации охраны крупного промышленного предприятия до обеспечения безопасности жилых помещений.

"Видео7" обеспечивает все необходимые пользователю функции:

• мониторинг;
• запись;
• детекция движения;
• цифровая компрессия;
• аудиоконтроль;
• управление поворотными устройствами;
• контроль состояния датчиков и управление внешними устройствами;
• оповещение по e-mail, телефону или SMS;
• дистанционный видеоконтроль и видеонаблюдение через интернет с помощью обычного браузера;
• трехуровневая защита доступа к системе.

Функциональные возможности системы

Общие возможности:

-  Количество камер - до 32.

-  Расписание – неограниченное количество временных зон. Автоматическое управление камерами по наступлении определенного времени.

-  Звуковое оповещение – настраиваемое звуковое оповещение на каждое событие по каждой камере. Необходимо наличие звуковой платы.

Система паролей:

Ограничение доступа в меню системных настроек – три уровня доступа к настройкам структуры системы и свойствам объектов:
1. Конфигурирование системы (администратор).
2. Управление системой (локальный администратор).
3. Мониторинг без возможности управления и конфигурирования (оператор).

Администратор   имеет    полные   права   локального   и    удаленного  администрирования системы, возможность управления правами локальных  администраторов и  операторов систем. В его компетентности устанавливать пароль на конфигурацию системы, на каждый объект системы (компьютер, камера, микрофон и  т.д.), добавлять и удалять неограниченное количество локальных администраторов и операторов системы.

Локальному  администратору  доступен уровень локального администрирования системы: он может конфигурировать  систему  (управление,  мониторинг,  запрет объекта)   и   управлять   правами   операторов системы.

Оператор  является  низшей  ступенью и  не обладает возможностями администратора и локального админстратора системы.

Сетевые возможности:

-  Принцип построения сетевых решений - клиент-сервер.

-  Протокол передачи данных - TCP\IP, HTTP.

-  Виды удаленного доступа – LAN, Dialup, IDSN, Internet.

-  Количество удаленных рабочих мест - до 5.

Видеоподсистема:

-  Количество камер - до 16 на одну плату видеоввода.

-  Количество плат - до 4-х одного типа в один компьютер. Отображение - до 32 камер на один компьютер в одном  виртуальном  экране.  Отображение  видео  ведется через Windows GDI (любая видеокарта не менее 4Mb), или через DirectDraw (Riva TNT2, ATI Radeon, GeForce2, и более современные модели).

-  Детектор движения – программный. Отслеживание наличия движущихся объектов. Высокая помехозащищенность. Эмпирические настройки по размеру и   контрастности  изображения.  Возможность конфигурирования области детекции  движения независимо для каждой камеры. Возможность визуального выделения  контуров   движущихся   объектов.    Запись   тревог,    независимая    для   каждой    камеры,   с возможностью  установки   периодов    предзаписи   и   дозаписи.  Перераспределение  ресурсов  платы для тревожной камеры. Многозонность.

-  Сжатие видеоизображения – применяется алгоритм Motion Wavelet. Размер кадра зависит от разрешения, цветности камеры, степени сжатия и детализации изображения – от 2 до 80 Кб.

-  Формат записи – Wavelet-фрагменты по 500 (настраиваемо) кадров по кольцу  стирания  старых и записи новых фрагментов  со  свободным буфером  100 Mb (настраиваемо) в пределах  каждого  локального диска.

-  Локальная запись - независимая для каждой камеры. Воспроизведение - несколько камер в  один  момент времени. При запуске системы происходит индексация видеоархива для быстрого поиска. Поиск видеозаписей по дате и времени. Отображение плотности записи за сутки. Покадровое проигрывание вперед и назад.  Увеличение   скорости   проигрывания   до   100   кадров  в  секунду.   Имеется  утилита  внешнего декодирования и просмотра видеозаписей, сделанных системой.

-  Преобразование видеоизображения – цифровое увеличение в 2, 4, 8, 16 раз. Максимальное контрастирование изображения для выделения деталей при низкой освещенности.

-  Зависимость режимов работы с видеоизображением (отображение, запись, воспроизведение) – запись ведется всегда, независимо от других режимов. Отображение и воспроизведение по одной камере зависимы только при использовании одного виртуального монитора.

-  Работа по TCP\IP – конфигурирование и управление всеми объектами по LAN, Dialup, ISDN.

-  Internet - просмотр и управление через вэб-браузер камерами и поворотными устройствами. В состав системы входит встроенный Web-server.

-  Экспорт кадров и фрагментов – кадров в JPG или BMP, фрагментов в AVI с использованием любого из установленных в операционной системе видеокодеков. Экспорт в AVI синхронного видео со звуком.

Комплект поставки системы

Система "Видео7" состоит из двух частей – аппаратной, представленной платой видеоввода, и программной – утилиты "Видео7".

В комплект поставки входят:

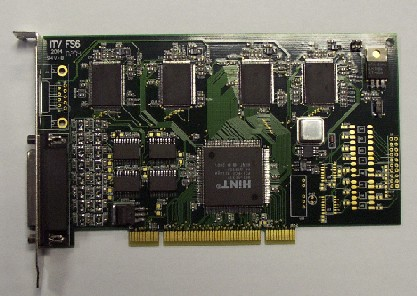

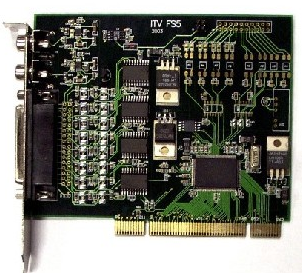

	Плата видеоввода.	FS-5	FS-6
		В один компьютер устанавливается не более четырех плат, к каждой из них подключается до шестнадцати ТВ-камер. FS-5 имеет один аналоговый выход, благодаря чему к ней можно подключать аналоговый монитор или видеомагнитофон. Если к плате подключена лишь одна камера, то система может функционировать в режиме живого видео	В один компьютер устанавливается не более четырех плат, к каждой из них подключается до шестнадцати ТВ-камер. FS-6 не имеет аналоговых выходов. Если к плате подключены четыре камеры, то система может функционировать в режиме живого видео
		Интерфейсный кабель для подключения ТВ-камер.
		Компакт-диск, содержащий: дистрибутив программы "Видео7", набор драйверов платы видеоввода для операционных систем Windows 2000 (service pack 3 и выше) и Windows XP, руководство пользователя.

Модификации программного обеспечения "Видео7"

Поддерживаемые форматы сигналов и разрешение

Не имеет значения, какая камера подключена к плате (цветная или черно-белая), и синхронизированы ли камеры (синхронизация происходит на плате). Важно, чтобы камеры поддерживали один из форматов сигнала: PAL или NTSC.

Технические требования к компьютеру и ОС

Система "Видео7" разработана для работы на основе персонального компьютера. Параметры компьютера не только определяют быстродействие системы, но и то, будет ли она работать вообще. Поэтому, перед установкой системы внимательно ознакомьтесь с нижеприведенными требованиями к компьютеру, и удостоверьтесь, что он им удовлетворяет.

Операционная система

Программа "Видео7" работает в операционных средах Windows 2000 (Service pack 3) и Windows XP.

Выбор типа и мощности процессора и оперативной памяти

Выбор типа процессора зависит от того, сколько плат видеоввода и какого типа (FS-5 или FS-6) Вы планируете использовать в работе системы "Видео7". Для определения типа и мощности процессора воспользуйтесь представленной ниже таблицей:

Для нормальной работы операционной системы Windows 2000 / XP требуется минимум 128 Мб оперативной памяти компьютера. Мы рекомендуем использовать как минимум 256 Мб оперативной памяти в двухплатных конфигурациях системы, в более же сложных - 512 Мб и выше.

Дисковое пространство

Система "Видео7" позволяет сохранять поступающую информацию на "жестком" диске. Для хранения архивной информации используются как SCSI- так и IDE-диски, причем более быстрые поиск и запись информации возможны при использовании SCSI-дисков. В зависимости от интенсивности записи, вы должны выбрать необходимый диск для хранения архива.

В нижепредставленной таблице приведена зависимость среднего времени хранения видеоархива от разрешения изображения и размера жесткого диска, если ТВ-камеры установлены внутри помещения и непрерывно ведется запись:

Следующая таблица содержит данные расчета времени хранения видеоархива для ТВ-камер, установленных внутри помещений, при записи по детектору в помещениях со средней интенсивностью движения:

Система "Видео7" построена таким образом, что использует все назначенное доступным дисковое пространство (за вычетом последних 100 мегабайт). Когда оно будет использовано, система перезаписывает более старые данные более новыми. Таким образом, глубина видеоархива фактически регулируется объемом доступного дискового пространства. Мы рекомендуем выделять специальные диски под видеоархив и приобретать диски необходимого размера. Также, Вы можете использовать несколько дисков для достижения требуемого объема.

Пропускная способность сети

Пропускная способность сети является ограничивающим фактором в случае распределенной конфигурации системы. Объектом для пересылки является поток видеоданных. Типичный пример - удаленное подключение видеокамер для контроля удаленных объектов, например банкоматов. В данной ситуации весь видеопоток для вывода оперативной информации на монитор оператору проходит по каналам связи. Учитывая, что каждый кадр черно-белого сжатого изображения занимает около 7,5 Кб, одна камера при частоте кадров 1 кадр в секунду производит около 7,5 Кбайт/сек или около 75 Кбит/сек. Ниже приведена оценочная таблица максимального количества видеокамер, подключенных удаленно через различные каналы связи.
