AViaLLe



Цифровая многоканальная система видеонаблюдения представляет собой аппаратно-программный комплекс и в совокупности с персональным компьютером позволяет решить практически весь ряд задач по наблюдению, архивированию и удаленному доступу к видеоинформации с помощью только одного блока. Система AViaLLe™ понятна в управлении, хотя при установке вам может потребоваться помощь системного администратора.



Данная инструкция призвана помочь пользователю решить проблемы, которые могут возникнуть при установке и работе системы.

Система представляет собой одну или несколько плат видеоввода и программу, работающую в операционной системе Windows-2000/XP/2003 и предназначенную для обработки видеоданных и работы с архивами. При наличии сети система может работать в режиме «Клиент-Сервер».

Возможности системы
1.Синхроннаяая аудиорегистрация (опционально до 64 каналов на ПК)
2.Ввод изображений с большого числа видеокамер (до 144) на один компьютер.
3.Триплексная система - одновременно:
- запись входного видеопотока на диск;
- просмотр входного видеопотока;
- просмотр видеоархива.
4.Детектирование движения по каждому каналу (8 зон).
8.Детекторы:
- движения;
- оставленных предметов;
- скользящий;
- по размерам объекта.
9.Работа детектора по заданному временному интервалу (по расписанию).
10.Архивирование изображений на жесткий диск или другие цифровые носители.
- постоянная;
- по детектору;
- по расписанию.
11.Вывод на экран произвольного числа видеокамер одновременно.
12.Удобная система создания пользовательских экранов: объединение в единые экраны произвольных камер, связанных между собой контролируемым пространством.
13.Одновременная запись, просмотр (дуплекс) и просмотр архивов (триплекс).
14.Автоматическая запись по циклу.
15.Полное управление и просмотр изображений по сети.
16.Объединение в единую систему неограниченного числа компьютеров для создания единого охранного комплекса.
17.Автономная работа с удаленным доступом.
18.Общий выход тревоги по всем камерам (поставляется опционально).
19.Разграничение доступа.

Спецификация
Линейка продуктов AViaLLe™ базируется на модулях (платах) видеоввода.

1. AViaLLe™ PCI 2.2- два видеоканала, скорость ввода до 25 кадров в секунду на канал.
2. AViaLLe™ PCI 2.1 - два видеоканала, скорость ввода до 4 кадров в секунду на канал.
3. AViaLLe™ PCI 4.2 - четыре видеоканала, скорость ввода до 4 кадров в секунду на канал.
4. AViaLLe™ PCI 8.2 - восемь видеоканалов, скорость ввода 1.5-2 кадра в секунду на канал.
5. AViaLLe™ USB4.1 - восемь видеоканалов, скорость ввода 1.6-1.7 кадра в секунду на канал.
6. AViaLLe™ PCI 6.1 - четыре видеоканалa + два видеоканала (бонус), скорость ввода до 2 кадров в секунду на канал.
7. AViaLLe™ PCI 4.4 - четыре видеоканалa, скорость ввода 25 кадров в секунду на канал.
8. AViaLLe™ PCI 8.4 - восемь видеоканалов, скорость ввода 6 кадров в секунду на канал.
9. AViaLLe™ PCI 16.4 - шестнадцать видеоканалов, скорость ввода 3 кадра в секунду на канал.
10.AViaLLe™ PCI 24.4 - двадцать четыре видеоканала, скорость ввода 2 кадра в секунду на канал.

Каждый из модулей видеоввода представляет собой полноразмерную плату для слота PCI с рабочей частотой шины 33 МГц (стандартная частота).

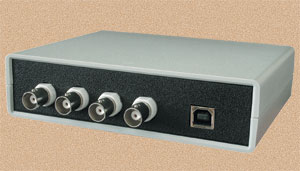

Технические характеристики модулей AViaLLe USB4.1



Базовые сведения о системе AViaLLe™

1. Количество видеокамер, подключаемых к одному модулю - 4

 2. Видеокодек - bt835krf

 3. Количество модулей, подключаемых к одному компьютеру (видеосерверу) - 250.

4. Стандарт видеосигнала системы - полный цветной или чернобелый телевизионный сигнал PAL с размахом 1 V

5. Входное сопротивление - 75 Ом

6. Разрешение при оцифровке: - 180 х 136- 360 х 272- 720 х 272(один полукадр)

 7. Скорость ввода кадров - 1,7 fps на канал

8. В компьютер вводится уже сжатое изображение

 9. Тип сжатия кадров - Wavelet

10. Размер сжатого кадра - 7 … 30 Кбайт

11. Ток потребления - 270 mA

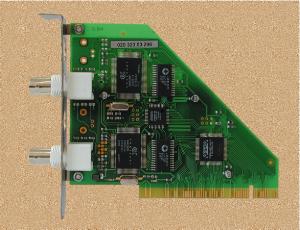

Технические характеристики плат AViaLLe PCI2.1



1. Количество видеокамер, подключаемых к одной плате - 2

2. Видеокодек - bt835krf

 3. Количество видеокодеков на одной плате - 1

4. Количество видеокамер, подключаемых к одному видеокодеку - 2

5. Количество плат, устанавливаемых на один компьютер (видеосервер) - 6

 6. Стандарт видеосигнала системы - полный цветной или чернобелый телевизионный сигнал PAL с размахом 1 V

 7. Входное сопротивление - 75 Ом

8. Разрешение при оцифровке: - 180 х 136- 360 х 272- 720 х 272(один полукадр)

9. Скорость ввода кадров - до 4 fps на канал в зависимости от разрешения, цвета и режима записи архива

10. В компьютер вводится несжатое изображение

11. Plug&Play не поддерживается,- платы работают только на материнских платах поддерживающих работу устройств без Plug&Play (ASUStec,Soltec...)

12. Ввод данных без использования DMA

13. Ток потребления - 300 mA

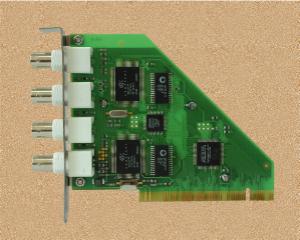

Технические характеристики плат AViaLLe PCI4.2



1. Количество видеокамер, подключаемых к одной плате - 4

2. Видеокодек - bt835krf

3. Количество видеокодеков на одной плате - 2

4. Количество видеокамер, подключаемых к одному видеокодеку - 2

 5. Количество плат, устанавливаемых на один компьютер (видеосервер) - 6

 6. Стандарт видеосигнала системы - полный цветной или чернобелый телевизионный сигнал PAL с размахом 1 V

 7. Входное сопротивление - 75 Ом

8. Разрешение при оцифровке: - 180 х 136- 360 х 272- 720 х 272(один полукадр)

9. Скорость ввода кадров - до 4 fps на канал в зависимости от разрешения, цвета и режима записи архива

10. В компьютер вводится несжатое изображение

11. Plug&Play не поддерживается,- платы работают только на материнских платах поддерживающих работу устройств без Plug&Play (ASUStec,Soltec...)

12. Ввод данных без использования DMA

13. Ток потребления - 450 mA

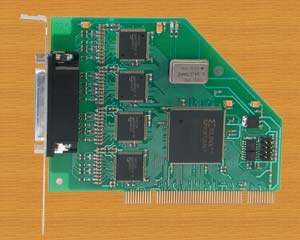

Технические характеристики плат AViaLLe PCI 8.4



1. Количество видеокамер, подключаемых к одной плате - 8

 2. Видеокодек - saa7114

3. Количество видеокодеков на одной плате - 4

4. Количество видеокамер, подключаемых к одному видеокодеку - 2

5. Количество плат, устанавливаемых на один компьютер (видеосервер) - 6

6. Стандарт видеосигнала системы - полный цветной или чернобелый телевизионный сигнал PAL с размахом 1 V

7. Входной разъем - BNC

8. Входное сопротивление - 75 Ом

9. Разрешение при оцифровке: - 180 х 136- 360 х 272- 720 х 272(один полукадр)

10. Скорость ввода кадров - 6 fps на канал

11. В компьютер вводится несжатое изображение

12. Поддержка Plug&Play

13. Ввод данных с использованием DMA

14. Ток потребления - 550 mA

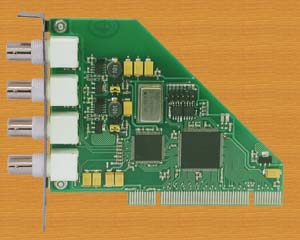

Технические характеристики плат AViaLLe PCI 6.1



1. Количество видеокамер, подключаемых к одной плате - 4+2(бонус)

2. Видеокодек - saa7114

3. Количество видеокодеков на одной плате - 1

4. Количество видеокамер, подключаемых к одному видеокодеку - до 6

5. Количество плат, устанавливаемых на один компьютер (видеосервер) - 6

 6. Стандарт видеосигнала системы - полный цветной или чернобелый телевизионный сигнал PAL с размахом 1 V

7. Входное сопротивление - 75 Ом

8. Входной разъем - BNC

 9. Разрешение при оцифровке: - 180 х 136- 360 х 272- 720 х 272(один полукадр)

10. Суммарная скорость ввода кадров - 16-18 fps

11. В компьютер вводится несжатое изображение

12. Поддержка Plug&Play 1

3. Ввод данных с использованием DMA

14. Ток потребления - 550 mA
