Программа DigiScan-2000 предназначена для поиска подслушивающих устройств (закладок) с использованием сканирующих приемников AOR и ICOM.

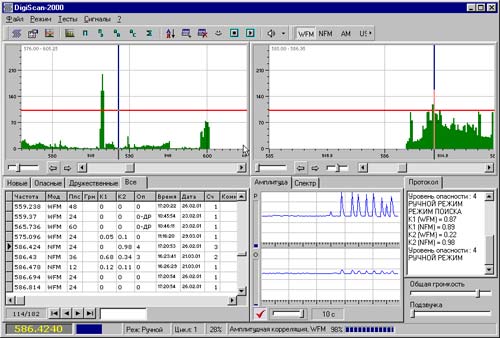

Главное окно программы DigiScan-2000

Перечень приемников, с которыми работает программа:AR8000, AR8200, AR3000A, AR8600, AR5000, IC-R10, IC-R8500, IC-PCR1000

Программа DigiScan-2000 обнаруживает следующие виды закладок как с открытым каналом, так и с маскировкой инверсией спектра:

• комнатные радиопередатчики с автономным питанием
• комнатные радиопередатчики с питанием от сети, телефонной линии или др. источника
• носимые радиопередатчики
• телефонные передатчики

При использовании конвертора RS-Line программа также обнаруживает:

• передатчики акустической информации по проводным линиям (телефонные, сеть 220В)
• передатчики акустической информации в ИК диапазоне

Программа использует следующие передовые методы обнаружения:

• динамический порог
• измерение полосы сигнала
• проверка наличия гармоник сигнала
• пассивная корреляция
• пассивная корреляция с зондированием
• активная амплитудная корреляция
• активная спектральная корреляция
• отбор сигналов по суммарному уровню опасности

DigiScan-2000 позволяет вести поиск как в скрытном режиме, так и в активном режиме. В скрытном режиме не выдается никаких звуковых сигналов, демаскирующих работу. Программа сама управляет подзвучкой помещения, которая необходима для активации закладок с "включением по голосу" и для успешного измерения корреляции. в качестве подзвучки используется CD или MIDI-проигрыватель.

В активном режиме обеспечивается максимальная скорость и надежность обнаружения. DigiScan-2000 управляет звуковой картой для выдачи звуковых импульсов или тональных посылок.

Выполнение амплитудной корреляции (есть закладка, т.к. видно связь между звуком в помещении и в эфире)

При измерении корреляции программа сравнивает сигнал со звукового выхода приемника и референтный сигнал. При схожести этих сигналов корреляция равна 1 и сигнал считается опасным. В качестве источника референтного сигнала используется активный микрофон или любое другое внешнее устройство, например магнитофон. Микрофон оборудован кабелем, длиной 10 м, что позволяет проверять также и прилегающие соседние помещения без перемещения компьютера.

Выполнение спектральной корреляции (есть закладка, т.к. видно связь между звуком в помещении и в эфире)













Выполнение спектральной корреляции (есть закладка, т.к. видно связь между звуком в помещении и в эфире)















Результаты всех тестов программа суммирует в единый уровень опасности (ОПАСНОСТЬ), по которому делается вывод о типе сигнала. Значение ОПАСНОСТИ колеблется от 1 до 5. Порог ОПАСНОСТИ задает пользователь.

Все сигналы хранятся в базе данных. Есть 4 раздела базы данных: новые сигналы, опасные сигналы, дружественные сигналы и все сигналы. В раздел "Опасные" попадают те сигналы, уровень опасности которых превысил задаваемый порог опасности. Кроме частоты в базе сохраняются такие характеристики сигнала:

• полоса
• модуляция
• наличие гармоник
• значение амплитудной корреляции (k1)
• значение спектральной корреляции (k2)
• суммарный уровень опасности
• время и дата обнаружения
• количество обнаружений частоты
• дружественная/простая
• комментарий

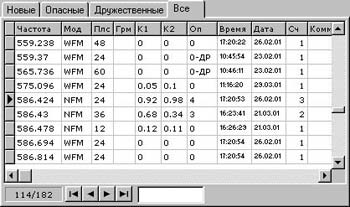

База сигналов DigiScan-2000
(Текущий сигнал 586.424МГц опасный, т.к. его уровень опасности 4)

















Программа позволяет задавать множество параметров: интервал опроса приемника, количество накоплений. адрес CI-V, проверяемый диапазон, порог опасности, виды тестов (гармоники, пассивная кореляция, пассивная корреляция с зондированием, активая амплитудная корреляция, активная спектральная корреляция, время корреляции, способ оповещения при обнаружении закладки, АРУ, автозапись, время записи и т.д.)

Окно установки параметров DigiScan-2000



















Прочие возможности:

• цифровой осциллограф с периодом измерения от 0.5 мс до 10 с
• цифровой спектрограф с полосой измерения 2, 3, 6 и 10 кГц
• возможность занесения в базу заведомо дружественных сигналов (вещательные и ТВ-станции, каналы радиосвязи)
• предупреждение Оператора об обнаружении закладки с продолжением поиска или ожиданием подтверждения
• автоматическая запись звука на обнаруженной частоте

Программа работает в операционных системах Windows 95, 98, 2000 и XP (русская версия).
