Генератор
шума по сети электропитания и
линиям заземления “Соната-РС1”
Генератор
шума по сети электропитания и
линиям заземления “Соната-РС1”
предназначен для активной
защиты объектов ЭВТ (объектов
информатизации) от утечки
информации в форме
информативных электрических
сигналов, возникающих в сети
электропитания, системе
заземления, инженерных
коммуникациях и т.п.
Сертификат
Гостехкомиссии России № 783 от
5 сентября 2003 года
удостоверяет, что генератор
шума по сети электропитания и
линиям заземления “Соната-РС1”,
является техническим
средством защиты информации,
обрабатываемой на объектах
вычислительной техники 1, 2 и 3-й
категорий от утечки за счет
наводок информативных
сигналов в линии
электропитания и заземления,
соответствует требованиям
документов: “Сборник норм
защиты информации за счет
побочных электромагнитных
излучений и наводок”, “Средства
активной защиты объектов ЭВТ
от утечки информации по
побочным электромагнитным
излучениям и наводкам.
Основные технические
требования.”
Стабильность
основных характеристик
генераторов “Соната-РС1”
обеспечивается применением
системы автоматического
контроля качества шума.
Стойкость создаваемой
генератором заградительной
помехи к использованию
различных методов ее
нейтрализации
обеспечивается
использованием для
формирования шума
физического генератора шума.
Выполнение
требований ГОСТ 28689-90
обеспечивается:
-
соответствующей формой
спектра формируемого шума;
-
возможностью плавного
регулирования уровня шума в
нагрузке.
Правильно
установленный и
отрегулированный генератор
“Соната-РС1” позволяет
нейтрализовать такие
специальные технические
средства (СТС) негласного
съема информации как:
аппаратура,
позволяющая дешифровать
информацию, содержащуюся в
колебаниях тока (напряжения)
электропитания средств
вычислительной техники,
оргтехники и т.п.;
аппаратура, позволяющая
дешифровать информацию,
содержащуюся в токах,
протекающих в экранирующей
оплетке кабелей локальных
вычислительных сетей, в
заземляющих проводниках и т.п.

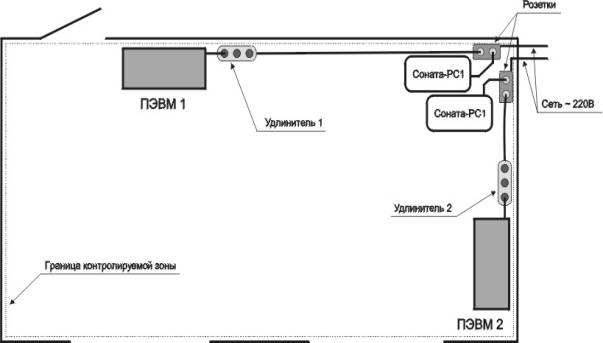

Вариант
размещения и подключения
изделий “Соната-РС1"

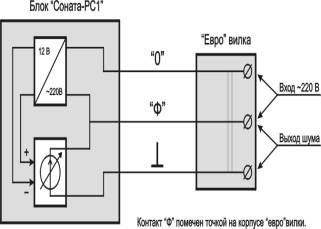

Функциональная
схема и вариант подключения
генератора “Соната-РС1”:
Конструктивное
исполнение: моноблок
153х135х65 мм.
Основные
технические характеристики
Изделия:
|
Параметр
|
Значение
|
|
Количество
выходных каналов
|
1
|
|
Спектральная
плотность напряжения
шумов на нагрузке 3 Ом, дБ
(по отношению к 1мкВ/ÖкГц),
в диапазонах частот, не
менее:
0,01
- 0,15 МГц
0,15
- 30 МГц
30
- 1000 МГц
|
35
50
35
|
|
Коэффициент
качества шума, не менее
|
0,8
|
|
Коэффициент
межспектральных
корреляционных связей
шума, не более
|
1,09
|
|
Регулирование
интегрального уровня
шума на выходе
устройства, дБ, не менее
|
10
|
|
Напряжение
встроенного источника
постоянного тока для
электропитания внешних
систем, В
|
10
- 15
|
|
Продолжительность
непрерывной работы, час,
не менее
|
24
|
|
Вид
ДУ
|
проводное
(нормально разомкнутый
контакт)
|
|
Электропитание
изделия
|
~220
В / 50 Гц
|
В
устройстве имеется
встроенный источник
постоянного тока для
электропитания внешних
систем (например “Сонаты-ДУ2mini”)
с параметрами: напряжение 10 -
15 В, при токе в нагрузке до 30
мА.
