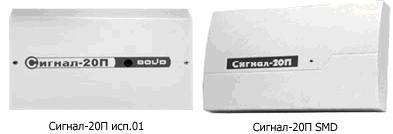

"Сигнал-20П исп.01, Сигнал-20П SMD"

Прибор приемно-контрольный

Назначение:

• Для работы в режимах охранной, пожарной, тревожной сигнализации и управления аппаратурой пожаротушения




  Основные параметры:
  - 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей "
  - Программирование параметров шлейфов под конкретный объект эксплуатации, технологический шлейф для контроля условий запуска пожаротушения
  - Повышенная помехоустойчивость за счет селекции входного сигнала по длительности и фильтрации наводок 50 Гц
  - Напряжение в каждом шлейфе сигнализации 24 В
  - Адаптация к сопротивлению шлейфа
  - Возможность измерения сопротивления шлейфа и передача его значения на пульт "С2000" или АРМ "Орион"
  - Наличие 2-х проводного интерфейса RS-485 позволяет:
  а)управлять состоянием шлейфов, отображать сообщения от шлейфов на пульте "С2000" или АРМ "Орион";
  б)регистрировать события на принтере с помощью пульта "С2000" или на компьютере (через "ПИ");
  в)производить настройку параметров шлейфов;
  г)выбирать программу управления выходными ключами (три выхода релейного типа и два выхода типа "открытый коллектор");
  – Контроль срабатывания одного ("Внимание") и двух ("Пожар") пожарных извещателей в шлейфе и контроль неисправности шлейфа ("Неисправность")
  – Работоспособность при нарушении интерфейса RS-485 и после его восстановления передача на пульт "С2000" или АРМ "Орион" накопленных сообщений со временем их возникновения
  - Подлючение считывателя ключей "Dallas Touch Memory" позволяет осуществить централизованное управление (взятие, снятие) разделами и идентификацию хозоргана


  Технические характеристики:
  - Количество шлейфов сигнализации - 20
  - Количество токопотребляющих датчиков, подключаемых к одному шлейфу, зависит от типов датчиков
  ("ДИП-3М"–5 шт., "ДИП-У"-20 шт., "ИП212-3СУ"– 20 шт.)
  - Количество параметров конфигурации по каждому шлейфу - 14
  - Количество программ управления по каждому выходу - 32
  - Емкость внутреннего буфера - 24 события
  - Напряжение питания – от 10,2 до 28 В
  - Потребляемый ток прибором, в дежурном режиме:
  а) при питании 24 В: от 200 мА до 400 мА
  б) при питании 12 В: от 300 мА до 600 мА
  - Управление 5-ю релейными выходами типа "сухой контакт"
  а) три реле 28 VDC 2A / 125 VAC 0,5 A
  б) два реле 28 VDC 10A / 240 VAC 5 A
  - логика управления выходами программируется
  - Рабочий диапазон температур - от минус 30 до +50 °С
  - Габаритные размеры:
  а)"Сигнал-20П исп.01 " - 229 х 136 х 41 мм
  б)"Сигнал-20П SMD" - 230 х 135 х 43 мм
