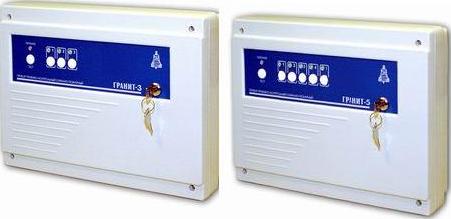

Гранит-3, Гранит-5

Прибор приемно-контрольный охранно-пожарный

Назначение:

• Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения.


  Особенности приборов "Гранит-3" и "Гранит-5"
  Позволяет подключить, в зависимости от исполнения, до 5-ти шлейфов сигнализации (ШС), которые могут быть как охранными, так и пожарными.
  Может работать по одной из десяти встроенных тактик применения. Тактика работы прибора выбирается с помощью установленных на плате перемычек.
  Управление вентиляцией.
  Прибор контролирует состояние ШС по величине их сопротивления.
  Передача тревожных извещений на ПЦН по двум каналам выполняется разрывом линий ПЦН с помощью контактов реле.
  Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом.
  Реализован режим охраны с "закрытой дверью" по первому ШС.
  Для быстрой диагностики индикации есть кнопка "Тест", при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя.
  Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора.
  Электромеханическая блокировка органов управления режимами работы для защиты от несанкционированного управления прибором.
  Может работать с интеллектуальным оповещателем "Призма-200 И".
  Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В. Отдельный выход 12 В для питания извещателей, защищённый от короткого замыкания.



  Основные сведения
  ППКОП "Гранит-3" и "Гранит-5" могут выдавать 9 видов извещений:
  - "Норма" - передается замкнутым состоянием контактов реле ПЦН;
  - "Тревога" - при срабатывании извещателя в охранном ШС;
  - "Внимание" - при срабатывании одного извещателя в пожарном ШС;
  - "Пожар" - при срабатывании двух извещателей в пожарном ШС;
  - "Неисправность" - при коротком замыкании или обрыве пожарного ШС;
  - "Сеть" - при наличии напряжения в сети;
  - "Резерв" - при переходе прибора на питание от аккумулятора;
  - "Разряд" - при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
  - "Вскрытие" - при попытке снять крышку прибора.
  При постановке и снятии ШС с охраны выполняется сброс сработавших пожарных извещателей, питающихся от ШС, который обеспечивается снятием напряжения со шлейфа на 2 с.
  Прибор имеет светодиодные индикаторы состояния ШС и индикатор "Питание" для контроля напряжения питания и состояния аккумулятора.
  Релейные выходы для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия ШС под охрану и мигает при любом нарушении ШС. Звуковой оповещатель выдает непрерывный сигнал при извещениях "Неисправность" и "Тревога" (длительностью до 3 мин) и прерывистые сигналы при извещениях "Внимание" (периодичность 2 с) и "Пожар" (периодичность 1 с).
